martes, 20 de noviembre de 2012

Planos

Para hacer el carrito primero que nada necesité planos para saber cómo eran las medidas, así que el plano quedó de la siguiente manera (escala 1:1)


Voy asumiendo que este carro (Ford Mustang) es uno de los más sencillos de la historia y no tiene nada de chévere.

Mi carrito

Al realizar el carro se empezó por la parte de balso que vendría siendo la zona del motor, con lapicito se marcó dónde iban los detalles y luego se los ubicó por medio de tallado con bisturí.



Cuando se hacia la parte del cartón paja por supuesto se utilizó el proceso de aglomerado que consiste en pegar planos de modo que al contemplar la figura final sea volumétrica y parecida.



Por último la parte en yeso fue algo más compleja puesto que no solo se debe trabajar en el tallado sino también en el encofrado.

Para hacer la mezcla del yeso se necesita una relación de 2 a 3: dos vasos de agua y tres vasos de yeso. Se vierte la mezcla en un molde previamente engrasado, ya sea con vaselina u otro tipo de engrasante bonito. Esperar 15 a 30min cuando la mezcla este seca. En ese momento se tirar el contenedor (pero no, porque dañamos el ambiente amigable, así que re-usamos). Tomamos el bloque de yeso que nos quedó y con un bisturí preferiblemente le vamos dando la forma que queremos que tome.

Este mismo proceso lo podemos utilizar para crear moldes en yeso, para "producción en serie" Para esto simplemente necesitamos un modelo de la pieza que necesitamos repetir y luego cubrirla en yeso, preferiblemente a dos partes, cuando lo saquemos del contenedor ya podemos decir que tenemos un molde. Este molde lo utilicé para hacer las llantas del carro en un material llamado flexo cuya preparación es bastante sencilla, se somete al baño maría y luego se vierte en el molde. Así obtenemos nuestras llantitas.



lunes, 12 de noviembre de 2012

Hueso duro, masilla o estuco.

El hueso duro es una masila de gran poder de relleno y más rendimiento dejando superficies bien terminadas. No deja poros, no se asienta, posee excelente adhesión, fácil lijado, flexibilidad y consistencia. Se usa principalmente en el repintado automotriz, para la restauración de contornos suaves del cuerpo del vehículo.




¿Cómo se hace y se usa la masilla?
La masilla se prepara colocando en una superficie limpia y no absorbente, una cantidad del producto y se mezcla en una relación 30:1  con catalizador o secante, si se pone demasiado catalizador en la masilla, trae como consecuencia un secado bastante rápido  y una excelente adherencia del producto, si se agrega poco el producto pierde consistencia y adhesión.

Se aplica la masilla con el catalizador con una espátula e capas muy delgadas, siempre en dirección recta hacia los bordes logrando el cubrimiento de la parte afectada. Toca 8 a 10 min antes de lijar. Si se desea también se le puede ir dando la forma deseada a la masilla a medida que se va secando con un bisturí.


Este proceso se llevó a cabo en el desarrollo del carro a escala para poder dar la impresión de que tenía una superficie lisa y que todo el material esta junto, de manera que no se vena las piezas por separado.

Textura

Aporta al diseño una mirada, una sensación, o una superficie. Diariamente encontramos gran variedad de texturas por todo el entorno que nos rodea. La textura ayuda a crear un humor particular para una disposición o para otras en formas individuales.

La textura, permite crear una adaptación personalizada de la realidad añadiendo dimensión y riqueza al diseño.


Existen dos tipo de textura: Táctil y visual.

Textura táctil: Por ejemplo la de una superficie rugosa, con relieve, o la de otra más fina, como la de un papel o la suavidad del terciopelo. Son todas aquellas perceptibles al tacto.


Textura visual: Aquellas texturas impresas que se parecen a la realidad, como la arena, las piedras, rocas, etc. En esta clase de texturas pueden surgir unas que ya existen y otras que son irreales.

Hay otro tipo de textura que es la textura mosaico o patrón, sería algún tipo de textura visual. Cuando una imagen o una línea se repite muchas veces, acaba creando una textura visual. Un ejemplo serían los patrones de luces, que en la oscuridad agregan dimensión a una superficie.


domingo, 28 de octubre de 2012

Productos en serie

La producción en serie es la fabricación de bienes en cantidades masivas con diseños predeterminados o estandarizados de manera que todos salgan iguales. En este proceso normalmente se utiliza la cadena de montaje inventada por Henry Ford, pero en el caso de la clase cada uno va a tener su propio molde y modelo para fabricar sus productos.

En un auto se encuentran partes que están repetidas, algunas con simetría por reflejo o algunas que son completamente congruentes. Por ejemplo los espejos del mismo. Pero más allá de eso sabemos que hay una parte específica que está más repetida que el resto y son las llantas del carro, son cuatro y las cuatro son exactamente iguales, no habría necesidad de hacer un molde para cada una, con uno basta y se rellenaría cuatro veces para repetir la llantita.

Hicimos un modelo de la llanta en arcilla con todos y cada uno de los detalles de la llantita para poder generar un molde de yeso luego y que tenga los mismos detalles de modo que lo utilicemos 4 veces para hacer cada una de las llantas.

Entonces en el molde vertimos el producto necesario ya sea flexo, colapicis, etc. y lo vertimos en nuestro molde de yeso con todos los juguetes, es decir untadito de vaselina y todo para poder sacarlo sin que se rompa ni el molde ni el producto final.

martes, 9 de octubre de 2012

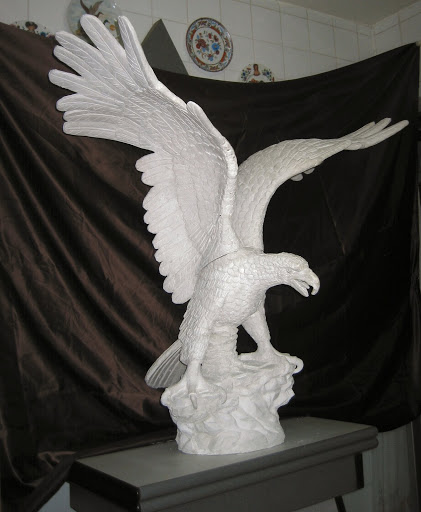

Tallado en yeso


SIN PALABRAS :)

Moldes en yeso :3



Los moldes de yeso pueden ser realizados con casi cualquier objeto que deseemos. Los moldes son útiles porque una vez ya hechos los puedes utilizar cuantas veces quieras. Por lo tanto, son un instrumento ideal a la hora de realizar manualidades en serie.

En primer lugar se necesitan los materiales básicos: varias cajas de plástico resistente de diversos tamaños, un saco de yeso, varios paquetes de pasta blanda moldeable tipo "plastilina", una bolsa de fibras de plástico, y una caja de pinturas al esmalte.
Después se debe introducir la pasta moldeable en el fondo de la caja, apretándola fuertemente con los dedos, hasta llenar la mitad de la profundidad de la caja.

El tercer paso es el más creativo, ya que consiste en moldear la parte superior de la pasta con los dedos, cuidadosamente, para darle la forma de la figura que se desea hacer. Se pueden elaborar todo tipo de figuras, como rostros de personas, siluetas de animales, motivos vegetales, relieves abstractos, escudos de poblaciones, escudos de armas, letras, números, y todo lo que nuestra imaginación pueda crear.
El cuarto paso consiste en dejar secar la pasta moldeable unas diez o doce horas.En el quinto paso, se puede echar una fina capa de aceite sobre la pasta endurecida, para evitar que se pegue demasiado al yeso.
En el sexto paso se elabora la pasta de yeso. En una taza de plástico se pone agua hasta la mitad de capacidad, y luego se le va añadiendo yeso en polvo poco a poco, hasta que forme una pasta espesa, que se debe amasar bien con los dedos.
El séptimo paso consiste en ir colocando la pasta de yeso dentro de la caja del molde, apretando bien con los dedos, y añadiendo dentro algunas fibras de plástico que le proporcionaran resistencia y consistencia a la figura de yeso.
El octavo paso es simplemente dejar secar alrededor de 24 horas.
En el noveno paso se extrae la figura de yeso, cuidadosamente, evitando cualquier golpe.

El décimo paso también es muy artístico y creativo, ya que consiste en pintar la figura de yeso. Se puede pintar de un solo color, similar a la madera o a la porcelana, o pintar de muchos colores siguiendo las formas y relieves de la figura.

martes, 25 de septiembre de 2012

Modelado (Arcilla)

El modelado consiste en dar forma a un material, en este caso, la arcilla.
La arcilla es una mezcla de barro con agua y se coloca sobre una estructura (normalmente barras de metal, alambres o simplemente palillos) sencilla o compleja dependiendo lo deseado.

A veces suele forrarse en primer lugar con papel y tela metálica, pero no es absolutamente necesario.
Al trabajar la arcilla, las herramientas que usamos por lo general son cortadores y vaciadores, aunque
podemos quedarnos en lo sencillo y usar palitos.

Con esas herramientas damos las formas, curvas o líneas rectas que el trabajo requiera, este material es muy fácil de utilizar ya que no se seca con rapidez mientras siga siendo manipulado, y en caso de secarse simplemente se le puede agregar un poco de agua para que recupere su anterior consistencia y maleabilidad.

Bajos y Altos Relieves :)

Los relieves son técnicas escultóricas donde se resaltan formas modeladas o talladas sobre una superficie plana. Pero a diferencia de las esculturas normales que se esculpen denotando la profundidad y el volumen natural de un cuerpo, estos relieves se caracterizan por estar integrados a un muro o a un plano.



Existen dos tipos fundamentales de relieve: el bajo relieve y el alto. El bajo relieve consiste en dejar que las figuras sobresalgan del fondo en menos de la mitad de su verdadera profundidad haciendo que la figura quede un poquito aplastada, es decir, quedando escasa de profundidad.

El alto relieve, por el contrario resalta más de la mitad del grosor de la figura sobre su entorno.

Para dibujar en relieve sobre un plano es bueno seguir ciertos pasos que facilitarán el proceso. En primer lugar se prepara un modelo, o un boceto de lo que se quiere hacer, desde una mayoría de sus vistas para que al realizar el relieve no se aleje mucho del objetivo.
Se prepara el plano donde se quiere trabajar el relieve y para que se facilite el desarrollo, se calca el dibujo, básicamente se retiñe el boceto. Así, se van construyendo las figuras encima del plano, a la distancia y profundidad deseada cuidando siempre que el objeto o figura esté siempre paralela al plano.

martes, 11 de septiembre de 2012

Carritos

Así como se han trabajado pegantes y madera, también se van a trabajar cartones y yeso. Esto con el fin de hacer un carro de juguete a mayor escala con los mismos detalles.


Dentro de las opciones se encontraron estos dos carros:

El primero una copia de un Ford negro de 13.5cm de lado, 5cm de frente y 4.5cm de alto. Un carro bien detallado.


En segundo lugar se encontró este escarabajo de color amarillo que mide 12 cm de lado, 5.3cm de frente y 5cm de alto.

Entre los dos autos se eligió el primero, ya que su rectitud en las aristas nos ayuda a determinar más fácilmente las medidas que se requieren en techo, puertas, motor, etc.

De modo que la escala del carro va a ser 2,5:1 ya que quedaría de 33cm de largo más o menos, que es una de las medidas acordadas en el curso.

El carro se realizará con tres distintos materiales distribuidos en tres partes específicas del carro: la zona del motor, la zona del baúl y la parte del medio. Entonces en la parte del motor se utilizará balso, en la parte del medio se utilizará cartón y por último en el baúl se usará yeso.

miércoles, 22 de agosto de 2012

Lijado :)

El propósito del lijado es alisar la superficie eliminando desigualdades. También es necesario para proporcionar la rugosidad que mejora la adherencia de la pintura. Para obtener un buen resultado, la superficie a pintar debe estar seca, limpia, sin grasa y lisa, pero no demasiado pulida.

Lijado en seco Es preferible el lijado en seco para eliminar la pintura antigua. Ello proporciona una mejor adherencia a la nueva capa de pintura. El inconveniente es que levanta polvo, cuya inhalación puede ser nociva. Por lo tanto, se usa tapabocas.

Lijado en húmedo
Con el lijado en húmedo se evita el polvo. Es más rápido, porque el papel de lija no se gasta tan fácilmente si se mantiene húmedo y, por lo tanto, hay que cambiarlo con menos frecuencia.


Existen varios tipos de lijadoras, como las de disco, las de trompo o las de banda. Además se pueden comprar papeles de lija. Se clasifican por puntos, entre más puntos tenga más fino es el lijado.

Por ejemplo está la lija punto 120, ese punto determina su grado de abrasión que no es mucho. Hay lijas de 320 y hasta de 600. Podemos entender por eso que su grado de abrasión es demasiado fino y, haciendo un buen uso de las lijas se puede llegar a alisar la madera de manera que no se sienta suavecita al tacto sino completamente lisa.

El buen uso de las lijas se da utilizándolas gradualmente,  es decir, para dejar bien lisa una pieza de madera no podemos pasar a utilizar una lija punto 600 de primeras. Primero tomamos la lija de menor grado de abrasión y lijamos, luego de tener una superficie homogénea pasamos a un punto de abrasión superior, puede ser 270 o 300 y así sucesivamente.

Pegantes

Existen varios tipos de pegantes y para cada superficie existe un pegante diferente con propiedades y características únicas que permiten mayor adherencia.

Al trabajar con distintos tipo de papel nos damos cuenta que para cada uno, los pegantes reaccionan distinto. Por ejemplo, al trabajar pegante en barra sobre la cartulina, no es muy efectivo, ya que la cartulina es resistente a un pegante tan suave, el papel bond por el contrario puede ceder al adherente. Luego, se intentó pegar con Pegadit, un pegante bastante fuerte, pero al ponerlo sobre la cartulina negra se puso blanca en ciertas zonas, así que a la cartulina se le puso super bonder, que tuvo un efecto satisfactorio.

Como los papeles a trabajar eran de tipo cartulina, se dejó de lado el pegante en barra, ya que no funcionó con la cartulina negra. Para el siguiente volumen, el papel a trabajar era la cartulina opalina a la cual se le aplicó Pegadit, ya que la opalina es blanca y no se corría el riesgo de que quedara manchada. El resultado fue óptimo.

El siguiente volumen estaba hecho de durex, esta cartulina no es blanca mate como la opalina, sino que tiene un color más acercado al hueso, por lo tanto se omitió la posibilidad de aplicar Pegadit y, en su lugar, se utilizó super bonder, que dio un muy buen resultado en la adherencia de los extremos.

La cartulina bristol, por su suavidad, en un primer momento se le aplicó Colbón. Pero este pegante dio un problema bastante peculiar y es que su consistencia es muy líquida y desordenada, el pegante se esparce demasiado fácil, generando regueros. Se aplicó Pegadit, gracias a que el color de la cartulina bristol lo permitía y por fin los extremos quedaron adheridos.


El último volumen fue algo más complejo de adherir, puesto que es cartón. El cartón cartulina es un material que por una de sus superficies es liso y por otra es corrugado, es más grueso que las otras cartulinas y por supuesto, el lado liso no es apto para pegantes, no es un lado que se pueda adherir con facilidad. El otro lado si es adherente, pero al ser de un color casi hueso se descartó el Pegadit y por ser una superficie tan resistente se descartó también el pegante en barra; pero para variar y no usar más super bonder como opción, se utilizó Boxer con mucho cuidado porque el Boxer tiene una peculiar forma de manchar.

Trabajando torno

Los talleres de la Pontificia Universidad Javeriana cuentan con un tres tornos de maderas que nos permiten realizar trabajos desde lo más sencillo hasta lo más complejo.

Como primer ejercicio cada uno de nosotros propuso una plantilla con formas rectas y curvas, con distintos ángulos y alturas para ser proyectadas en el bloque de madera.

La idea principal era que la plantilla encajara perfectamente en las proyecciones del bloque, pero en muchos casos eso no fue posible :3

jueves, 16 de agosto de 2012

Torno de maderas

El torno, en sí mismo, es una máquina que permite que una pieza de madera de vueltas sobre sí misma, con el fin de poder darle forma apoyándonos en otras herramientas llamadas gubias.

La máquina consta de un carro o cabezal fijo y un carro o cabezal móvil. Para poder tornear una pieza de madera se debe ubicar un extremo primero en el carro fijo y posteriormente ajustar el carro movil.


Se deben tener muy en cuenta las medidas de lo que queremos reproducir en la pieza y usar las herramientas que consideremos necesarias para cada tipo de forma.

Se debe tener en cuenta que esta máquina produce demasiado ruido y es recomendable utilizar unos tapones. También es indispensable el uso del tapabocas y unas gafas protectoras, así como de la careta, ya que previenen que caigan retazos de madera directamente a los ojos o en la boca, y que el polvillo no nos afecte tampoco.
